过去一段时间，行业里已经出现了不少“AI做芯片”“智能体进EDA”的案例。但坦白讲，很多内容看上去热闹，真正能说明问题的并不多。要么停留在生成几段RTL，要么只是做了一个问答助手，要么是把几个脚本重新包了一层AI外壳。它们当然有价值，但距离“真正进入芯片研发流程”还差一截。
最近，我们自己做了一次更完整的尝试：通过智能体，把一个从 Spec 到 GDS 的芯片项目在两个小时内跑通了。这里的“跑通”，不是只生成一点设计代码，也不是只做流程讲解，而是让系统真正完成了从自然语言设计描述，到仿真、综合、布局布线、产物生成、结果展示的完整闭环。
先把边界讲清楚：这还不是一个已经流片、已经量产验证的项目，它现在依然是 Demo 阶段。但它已经足够说明一件很关键的事：芯片研发这件事，已经不再只是“AI可以聊一聊、写一写”的场景，而开始进入“AI能实际接手流程性工作”的阶段。
而我们真正想借这次实践说清楚的，也不是“AI会写脚本了”，而是：智能体，正在成为芯片研发流程里最值得重做的一层能力。
真正拖慢工程师的，很多时候不是设计难，而是流程太碎
━━━━━━━━━━━━
如果真正和芯片设计工程师聊，你会发现他们最痛苦的地方，往往并不只是设计本身复杂，而是有太多时间被耗在那些重复、机械、但又不得不做的工作上。

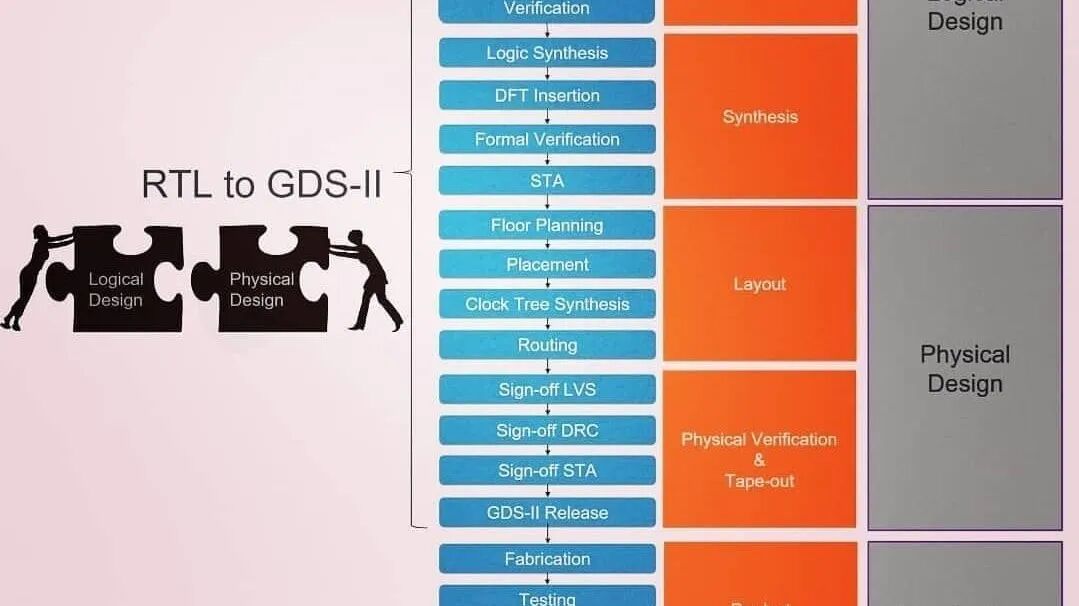

每次跑一个EDA flow，从RTL到GDS，背后几乎都要重复同一套动作：写配置、调参数、盯日志、找产物、做截图、做汇报。流程本身并不“高级”，但一旦流程长、工具多、环节复杂，这些工作就会不断侵蚀工程师的有效时间。更麻烦的是，一旦某个环节失败，很多动作还要再来一遍。
这也是今天芯片研发流程里一个长期存在、却常常被低估的问题：最贵的人力，往往花了大量时间在非创造性工作上。
工程师真正应该集中精力的，是架构思考、设计优化、约束取舍、风险判断，而不是在终端、日志、配置文件和结果目录之间反复横跳。所以从行业角度看，智能体切入芯片研发，价值并不只是“替人跑个任务”，而是把高频、低创造性、强上下文依赖的流程劳动接过去，让工程师重新把时间拿回来。
这次做出来的，不是聊天机器人，而是一个会把流程干完的智能体
━━━━━━━━━━━━
我们这次验证的核心能力，其实可以概括为一句话：把自然语言的设计描述，真正变成完整的EDA流程结果。
用户给出的输入，不需要是复杂配置，也不需要先按某个固定格式手工整理成工程文件，只需要是一段设计意图清晰的 Spec。比如：设计一个 2-request fixed-priority arbiter，使用单时钟和低有效复位，req0 优先级高于 req1，输出寄存。对于工程师来说，这是一种非常自然的表达方式，但传统流程离真正可运行的工程还隔着很多手工步骤。

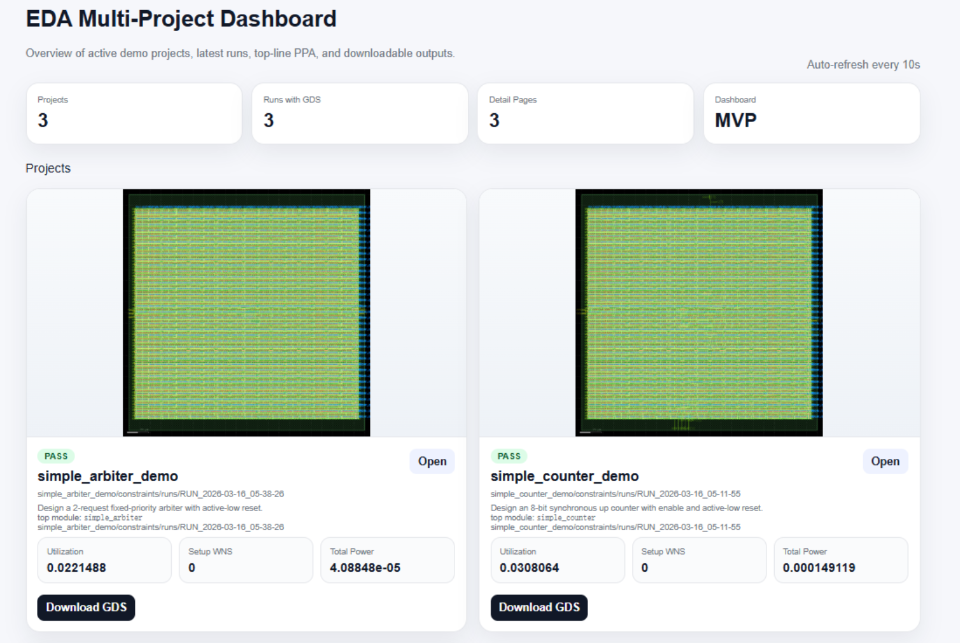

而在这次智能体流程里，它会继续把这段描述往下推进：先理解设计意图，再提取结构化信息，随后生成配置、组织验证、调用工具、收集结果，并最终输出包括 GDS、DEF、ODB、PPA报告、日志和预览图在内的一整套产物。
这里真正重要的，不是“工具被调起来了”，而是“理解需求—调用工具—读取结果—继续迭代”这条链条被串起来了。这意味着智能体不再只是站在工程流程外面帮你解释问题，而是开始走进流程本身，成为执行链路的一部分。
这也是我们觉得这次实践有意义的地方：不是做了一个会说话的EDA助手，而是做了一个能把事情往下推进的流程型智能体。
真正拉开差距的，不是第一次跑通，而是失败之后还能继续干
━━━━━━━━━━━━
任何做过EDA的人都知道，一次就跑通不是常态，跑挂才是常态。所以一个系统是否有价值，关键不在于它能不能顺利演示一次，而在于流程失败之后，它还能不能继续把事情做下去。
这次我们把自动诊断和自动迭代也做进去了。比如 utilization 超过阈值，系统会判断是否需要增大DIE_AREA；如果 testbench 失败，会提示检查时序和断言；如果是环境或 Docker TTY 类问题，会自动切换执行方式。然后再根据诊断结果重新调整参数，继续发起下一轮执行。
这件事听上去像“自动调参”，但背后真正验证的是另一层能力：智能体已经开始具备持续感知工程上下文的能力。它不只是执行一次命令，而是在一个不断变化的项目状态里工作——知道上一次为什么失败，知道这一次改了什么，知道当前结果相比基线是进步还是退步，也知道不同优化动作之间可能会互相牵制。
而这恰恰是很多通用大模型最容易失真的地方。它们当然可以解释一个问题、总结一段日志，但一旦进入多轮次、强状态、强工具链依赖的工程流程，就很容易从“会说”退化成“说得像懂，但接不住后续执行”。
为什么芯片研发，会是智能体最有机会跑出来的高价值场景？
━━━━━━━━━━━━
不是所有行业都适合智能体先落地，也不是所有流程都值得被智能体改造。但芯片研发很特殊，它天然具备几个非常适合智能体深入的条件。

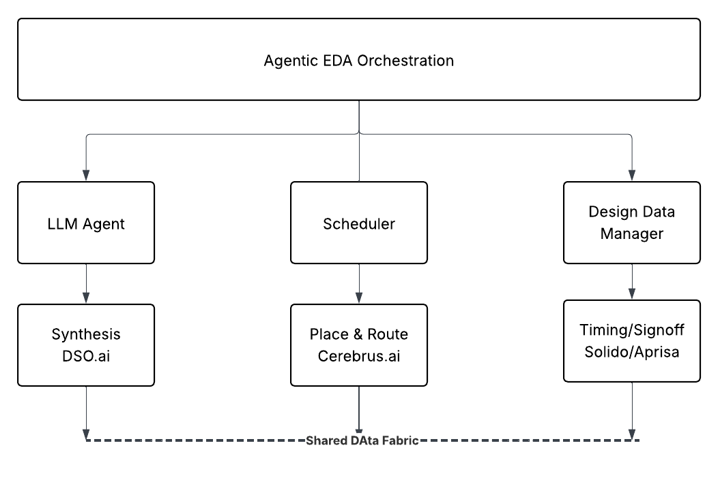

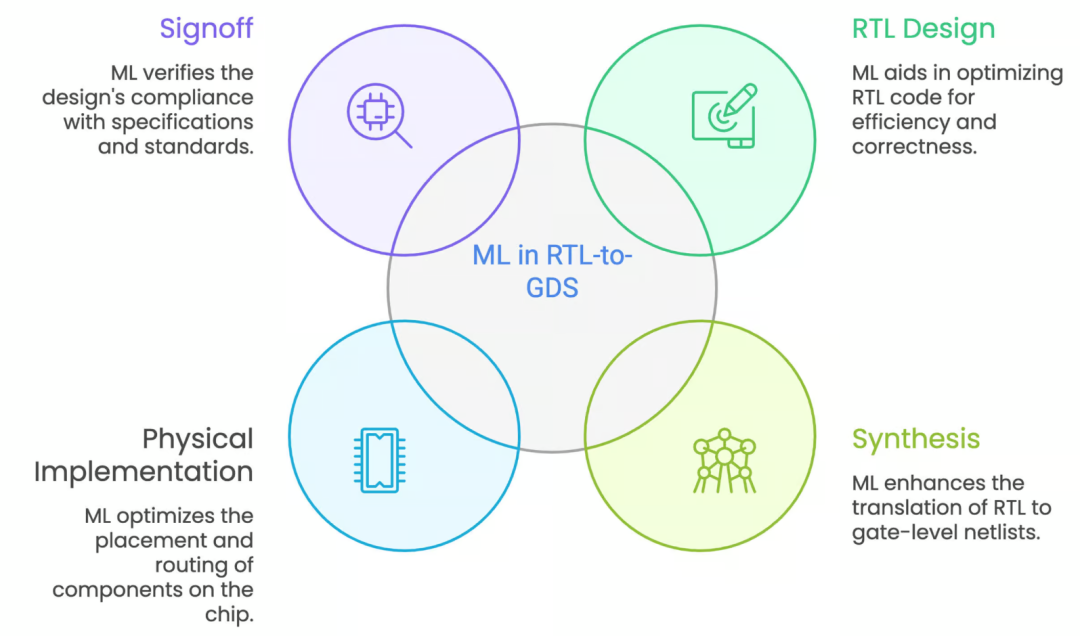

第一，它是一个典型的多工具链协同的复杂流程。从设计描述到仿真、综合、布局布线、DRC/LVS、PPA分析，每一步都依赖专业工具，每一步又都和上下游结果紧密耦合。这意味着芯片研发不是一个单点问答问题，而是一条天然适合智能体编排和协同的长链路任务。
第二，它有大量高频、重复、标准化但又不能完全脚本化的动作。配置会反复写，参数会反复调，报错会反复查，结果会反复收。这些工作单看并不构成技术壁垒，但它们数量多、频率高、上下文密集，传统自动化很难彻底覆盖，恰恰是智能体最有价值的切入点。
第三，芯片研发的效率提升会被明显放大。因为这是一个高成本、长周期、强协同的行业，哪怕只是帮工程师少花几个小时在重复劳动上，最终释放出来的也是更高价值的人才资源和更快的项目推进节奏。
所以从这个角度看，智能体进入芯片研发，并不是一个为了追热点而寻找落脚点的故事，反而更像是这个行业迟早会发生的一次能力重组。
但为什么“通用大模型 + 几个工具”这条路，很难真正走深？
━━━━━━━━━━━━
看到这里，很多人会自然问一句：既然现在通用模型已经这么强了，为什么还需要专门谈半导体行业模型、芯片研发智能体，甚至私有化部署和运维能力？
因为到了工程落地层面，问题已经不是“模型知道不知道几个术语”，而是它能不能在一个高度专业、强约束、重流程、重安全的环境里稳定工作。而这背后，至少有三道门槛。
第一道门槛，是领域知识必须足够深，而且要是结构化的深。芯片研发不是普通文本任务。timing violation、utilization、setup/hold、工艺约束、综合策略、版图收敛，这些概念之间不是并列关系，而是一个高度耦合的知识网络。模型如果只是“知道这些词”，很容易回答得头头是道，但给不出真正可执行的动作。
第二道门槛，是工程项目需要的不是聊天式上下文，而是项目状态管理能力。一次 run 用了什么配置，改过哪些参数，失败原因是什么，下一轮相比上一轮是优化了还是退步了，这些都不是普通对话记忆能解决的问题，而是一个持续追踪项目状态的系统能力。
第三道门槛，是芯片研发本质上是一个工具链原生任务。模型不仅要会回答，还要知道什么时候调用哪个工具，如何组织输入，如何理解复杂日志，如何根据结果安排下一步动作，最后再把零散产物重新整理成工程师能消费的结果。如果没有这层原生集成，很多“Agent + 工具”的方案最终都会停留在外挂层，难以进入真正的生产流程。
也就是说，芯片研发场景里真正需要的，从来不是一个“更会说话”的模型，而是一套模型、智能体、工具链、状态系统和安全部署能力一起成立的综合方案。
真正能落到企业里的，不只是一个Agent，而是一整套可交付能力
━━━━━━━━━━━━
这也是为什么，我们在做这次实践时，关注点并不只是“Demo能不能跑通”，而是它背后对应的能力栈能不能继续往企业环境里延伸。
企业真正关心的问题，其实很直接：你这个东西能不能进我现有研发环境？能不能管权限？能不能做数据隔离？能不能适配我的算力和网络条件？出了问题谁来运维？长期怎么升级？这些问题不解决，再漂亮的 Demo 也进不了真正的业务现场。
所以今天行业比拼的，已经不只是模型推理能力，而是模型底座 + 智能体落地 + 私有化部署 + 持续运维的综合交付能力。尤其在半导体行业，研发数据天然敏感，流程环境复杂，企业对内网部署、权限控制和可审计性要求都非常高，安全落地能力不是加分项，而是入场券。
从这个角度看，这次“从 Spec 到 GDS”的打通，更像是验证了一个方向：真正有价值的，不是做出一个会演示的智能体，而是做出一套企业敢接、敢用、能长期跑的智能体系统。
这也是为什么，行业最终会越来越看重那些既懂半导体语境、又懂模型能力、还能把智能体安全部署到客户现场并持续运维的团队。
像这次项目里体现出来的很多能力，本质上也正是我们一直在持续打磨的方向：一方面，用更懂半导体研发语境的行业模型去承接复杂任务；另一方面，把智能体方案真正做成可部署、可集成、可维护的企业级能力。也正因为如此，我们会持续投入像智语芯这样的半导体行业大模型底座，以及围绕它展开的智能体落地、私有化部署与运维能力建设——不是为了把AI包装得更热闹，而是为了让企业在真实研发场景里真正用得起来、跑得下去。
写在最后
━━━━━━━━━━━━
这次项目没有流片，所以我们不会把它讲成一个已经跑到终局的故事。但它已经足够说明：智能体开始进入芯片研发的核心流程，这件事是真的发生了。
它也许现在还只是一个 Demo，但它已经不是那种停留在外围辅助层的 Demo，而是一个真正把需求理解、工具调用、流程执行、失败诊断、结果整理串起来的工程样本。它所验证的，不只是“AI能不能写脚本”，而是芯片研发这件事，正在出现一套新的效率基础设施。
从Spec到 GDS配资安全证券配资门户，两小时跑通的，不只是一个项目。更像是一个信号：芯片研发，正在进入智能体时代。
